今回は、＜柱等の直下率検討はプラン作成時には必須！＞についてお話をします。
今日のお話は
プラン作成の時に
何を考えて作成するのかのお話です。
いつも
新築分譲住宅のプランを考える時は
柱・耐力壁の直下率と
構造区画を考えて作成します。
それと
太陽光発電が設置できる様に
屋根南面を広くとる事も考えます。
今回の敷地状況は
東西に長い敷地で西面に道路が有り
南北の奥行きは７.５ｍになります。
下記資料①は
今回作成した
直下率を計算した資料になります。
上記資料①は
Ｙ＆Ｙ設計事務所は
今回プランの柱・耐力壁の直下率を検討した
最終結果になります。
下記数値は
基本直下率とプランの直下率です。
柱の直下率：６０％以上 ☞ ６７.５０％
耐力壁の直下率：５０％以上 ☞ ７３.３３％
構造区画の方は
４Ｐまでのスパンの両端には必ず柱を配置をして
その梁に梁を架けた場合の上には
２階の柱を出来るだけ載せない様に考えています。

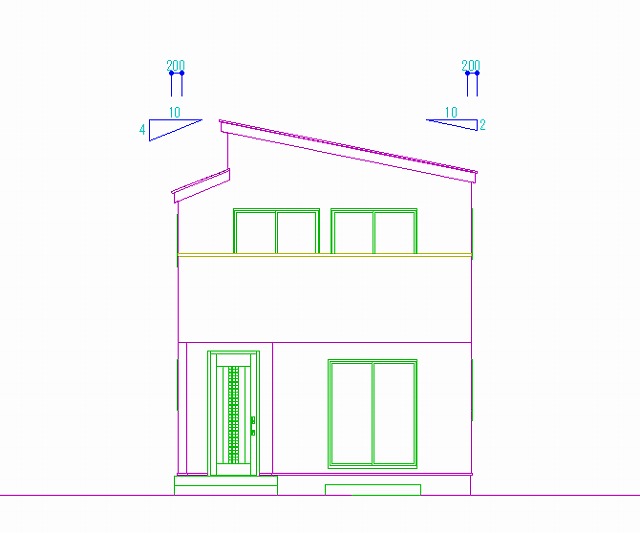

下記図面①は
西立面図になります。
上記図面①を見て分かる様に
屋根南面に太陽光発電が載せれる様に
屋根面を広く取っています。
屋根勾配は
発電効率を考えた場合は
４.０寸勾配が良いのですが
ここの用途地域が
第一種低層住居専用地域なので
北側斜線制限がかからない様に
北側屋根の桁を３００程下げて
大屋根の方は２.０寸勾配にしています。
間取り的には
１階に３帖のドライルームを
洗面脱衣室に接して配置していますので
西面のバルコニーは必要無いのですが
エアコン室外機置場と
１階の掃出しサッシ部分の西日を防ぐ為に
設置しています。
今日の纏めとして
Ｙ＆Ｙ設計事務所に
２階建て木造の設計依頼が有った場合は
下記３項目は必ず検討します。
①柱・耐力壁の直下率
②構造区画による柱・梁の配置
③太陽光発電の為の屋根面の向き・広さ
という事で
今日のお話は参考になったでしょうか？
毎日ブログを更新していますので
住宅の購入を考えている人は
他のブログも見て下さいね！
今回は、これで終わります。
◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊♦◊
