今回は、＜鉄筋探査機は優れものですよ！如何ですか？＞についてお話をします。
今日のお話は
鉄筋探知機のお話をします。
下記写真①が
当社で使用している鉄筋探査器です。
鉄筋探知機の出番は
例えば既存住宅瑕疵保険適合検査で
基礎に５㎜以上のひび割れ等が
有った場合などに
この鉄筋探査機で
鉄筋ピッチを調査します。
基礎の
鉄筋の本数やピッチを計測して
明らかに少ない状態で無ければ問題無しで
既存瑕疵保険が付保されます。
それとか
ＲＣ造住宅の
既存住宅瑕疵保険適合検査の場合は
鉄筋ピッチの調査が必要になりますので
下記写真②の様に
計測して鉄筋ピッチが分かる写真が必要になります。
この上記写真①の
鉄筋探査機の機能としては

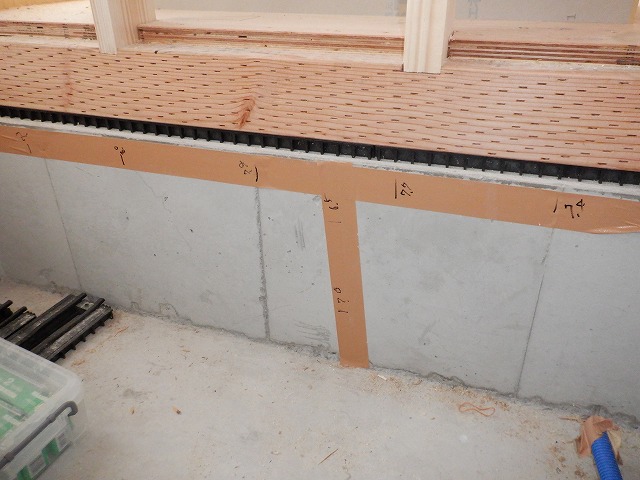

下記写真③の様に
鉄筋のかぶり厚さも計測出来ます。

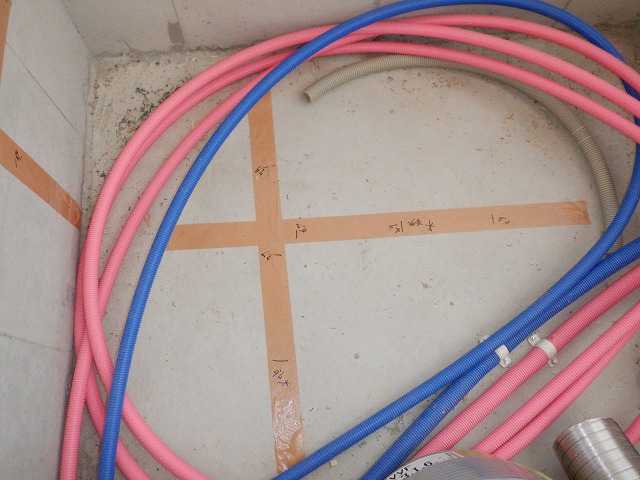

上記写真③の
コンクリートに貼っているテープに
数値が書いていますが
この数値が
コンクリート表面からの鉄筋かぶり厚さになります。
上記写真③の
土間部分の数値を見ると
Ｘ方向の鉄筋の上に
Ｙ方向の鉄筋が組まれている事まで分かります。
この数値が正しいとなった場合
ベースコンの厚さが１５０㎜で鉄筋はＤ１３㎜と考えられますので
Ｘ方向の上部表面のかぶり厚さの平均が約７７㎜とすると
鉄筋が１３㎜なので７７+１３＝９０㎜となり
１５０㎜ー９０㎜＝６０㎜になります。
建築基準法では
土に接している側のかぶり厚さは６０㎜以上必要なので
キリキリ合格という事になります。(笑)
他の現場では
６０㎜切る住宅が多いので
この建物の基礎は優秀の部類になるのかな？
この鉄筋探査機の場合は
この様にかぶり厚さまで計測できる優れものです！
今日の纏めとして
注文住宅を工事中の方で
基礎工事完成後に
基礎のベース部分などにひび割れとか
基礎の立上り部にジャンカ等の不具合が確認されて
施工精度に不安を持たれた方は
鉄筋のかぶり厚さを
チェック依頼されては以下かがでしょうか？
