車庫が有るプランの場合は天井裏の通気経路には要注意!

Y&Y設計事務所

住宅診断で幸せな暮らしを応援します!



今回は、<車庫が有る場合は天井裏の通気計画に要注意!>についてお話をします。

今日のお話は

上階に居室が有る1階車庫天井裏のお話です。



下記写真①は

車庫部分の

天井下地と外壁透湿防水シートの写真です。



この写真は

外壁透湿防水シート張りの検査に

行った時の写真で



外壁透湿防水シートは

キチンと梁まで張られていて



天井下地の上の

外気に接する床断熱材の施工にも

問題は見当たりませんでした。



【写真①】





ただ一つ気になったのは

外壁通気を

天井裏に入れる下地を組んでいた事です。



まぁ

上記写真①の様に

外壁透湿防水シートを

キチンと梁上まで張り上げていたら



天井裏に入った外気が室内に入る事は

ほぼ無いと思われます。



車庫天井に

軒天換気材を設置するのであれば

通気経路が完成していますので

問題は無いと考えています。

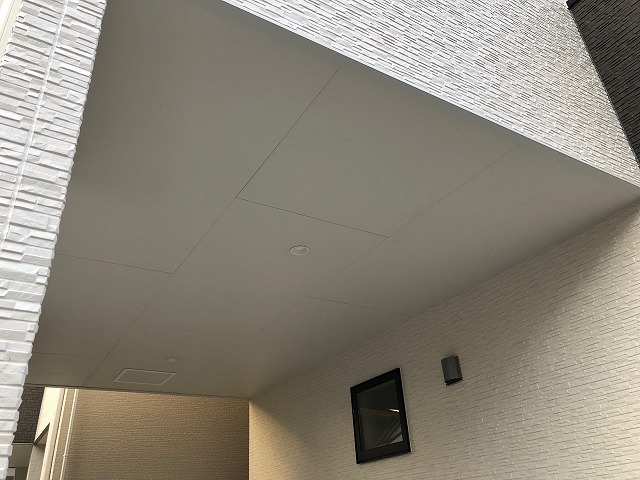

この現場の完成写真が

下記写真②になります。



車庫天井に

軒天換気材を設置しています。



【写真②】





上記写真②の建物は

断熱区画通気経路

シッカリと考えられた

理想的な施工ですね!

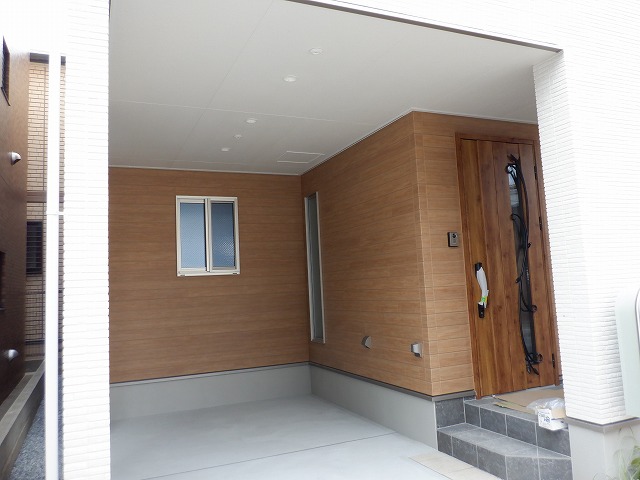

同じ車庫でも

下記写真③の様に

軒天換気材通気見切り

設置していない建物を

住宅診断する場合が有ります。



【写真③】





上記写真③の場合

何も考えていなければ

バカの一つ覚えの様に

外壁通気を天井裏に入る様に

下地施工はしているでしょう!



しかし

天井裏に入った外気が

外部に出る軒天換気材は有りません。



つまり

通気経路の計画はNGと言う事です。



もし

上記写真③の様な施工をしていて



下記写真④の様に

外壁透湿防水シート

梁まで張られていなかった場合は最悪ですね!



【写真④】





外気が天井裏に入って

天井裏から室内の外壁断熱材の中に

入り込んでしまいます。



理屈が分かる

エンドユーザーの方でしたら

絶対にNGという事がお分かりですよね!



上記写真④の様に

外壁透湿防水シート

張り上げないのであれば



下記写真⑤の様に

外気を天井裏に入れない施工として

通気見切りを設置して

外壁通気構法を完結して欲しいですね!



【写真⑤】





今日の纏めとして

新築分譲住宅の購入を考えている方や

注文住宅を考えている方で



車庫が有るプランの場合

今日のブログ内容を良く読んで



車庫天井裏及び外壁通気の計画は

よ~くチェックする事が必要ですよ!



という事で

今日のお話は

参考になったでしょうか?
