今回は、＜木造軸組工法のホールダウン金物工法が進化？＞についてお話をします。
今日のお話は
ホールダウン金物のお話です。
ワクワクドキドキのウォーキングで

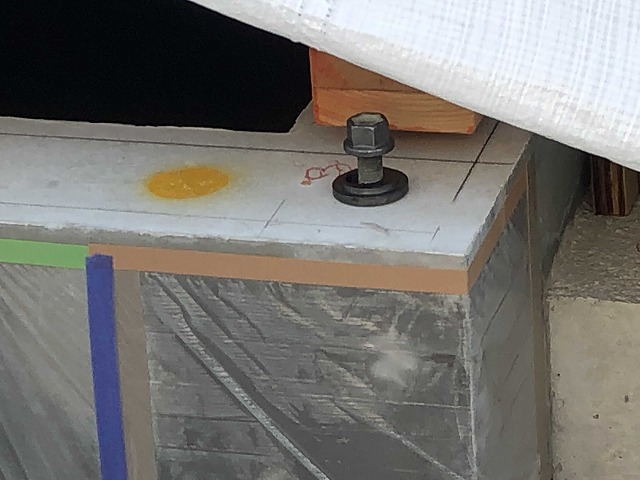

下記写真①の様な
基礎天端に
ボルトが設置している現場を発見しました。
上記写真①の現場は
大手木造ハウスメーカーの現場です。
この写真のボルトを見て
？？？？？？・・・・
明らかに
壁芯にボルトが設置しています。
このハウスメーカーは
軸組木造住宅を建てる
ハウスメーカーのはずだけど・・・・
木造住宅であれば

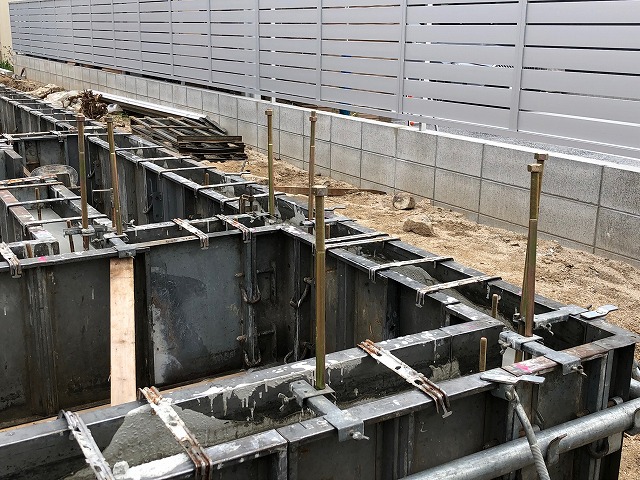

下記写真②の様に
ホールダウンアンカーボルトが
設置しているのが普通です。
しかし上記写真①には
ホールダウンアンカーボルトは見当たりません。
上記写真①の現場を
上棟後に見に行って見ると

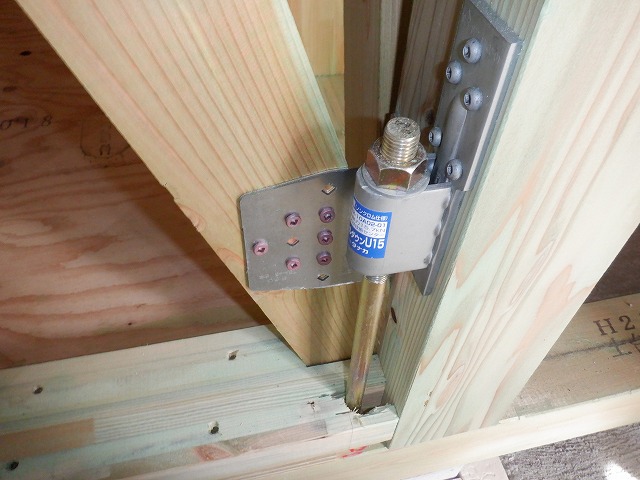

下記写真③の様に
土台や柱が組建てられていました。
上記写真①とは
違う箇所の写真ですが
明らかに
上記写真②の
ホールダウン金物工法とは違う工法で
柱の下に
柱を固定する金物が設置しています。
今思い返せば
以前
大手ハウスメーカーの
許容応力度計算の耐震等級３の
新築各工程検査を実施したのですが
その時にも似た様な工法で
軸組を組み立てていた事を思い出しました。

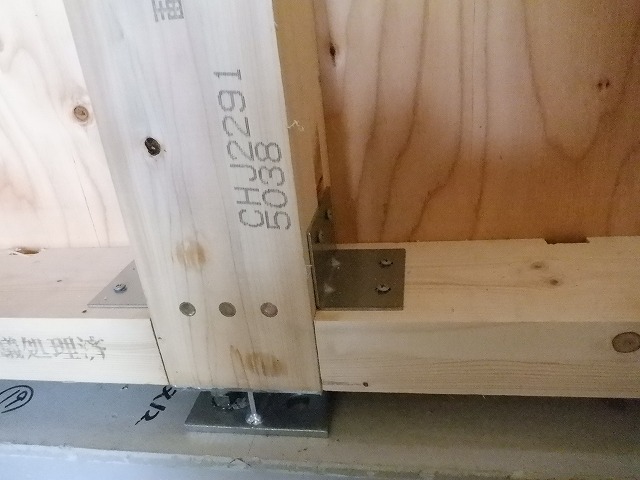

下記写真④が
その時に撮った写真です。
上記写真④の建物が
許容応力度計算で
耐震等級３の構造であったので
今回の建物は
注文住宅だった事を鑑みれば
金物で柱を固定している構法から
耐震等級は３ではないかと考えられますね！
ウォーキングで
新しい工法を見る事が出来たので
今後も
ワクワクドキドキのウォーキングは
止められませんね！(笑)
今日の纏めとして
この工法の場合は
ホールダウンアンカーボルトの工法の様に
ホールダウンアンカーボルトの設置位置に
悩まなくても良いので
この工法が主流になるのかな？
という事で
今日のお話は
参考になったでしょうか？
