今回は、＜確認申請図書が有る場合は要図面チェック！＞についてお話をします。
今日のお話は
既存住宅の住宅診断を実施する前の
図面チェックでのお話です。
築浅住宅の住宅診断の場合は
出来るだけ
確認申請図面等一式をメールで頂きます。
今回の場合は
外壁が仕上面に凹凸が有る
金属サイディング張りで
メーカー名も分かっていたので
その外壁の基本納まり図を
チェックしていました。

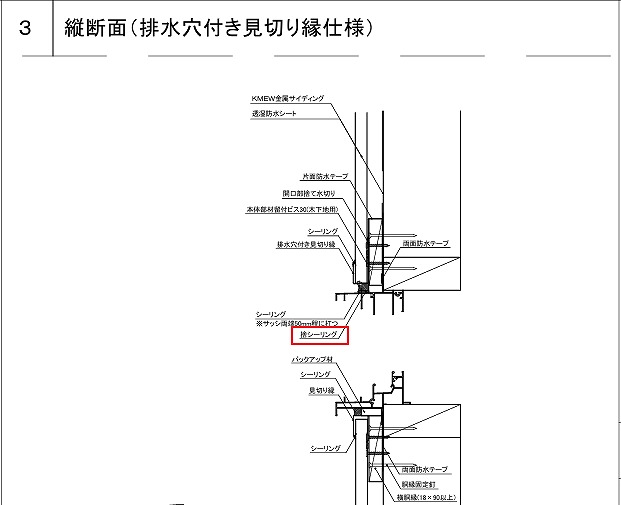

下記資料①は
ケイミューの金属サイディングの
基本的な納まり図です。
上記資料①の
赤い四角で囲っている
「捨てシーリング」と書かれていますが
今まで実際に住宅診断を実施した時に
この「捨てシーリング」が
打っていない場合が有りました。
まぁ
雨漏りの症状は確認出来ませんでしたが
透湿防水シートが見える状況で
メーカーの基本納まり図に書かれている事を
施工した方が良いと
アドバイスをした事が有りましたが
果たして
今回の物件は如何でしょうか？
この建物の図面で
もう一つ気になった事で
基本は天井断熱工法になっていますが
一部勾配天井になっている所が有ります。
勾配天井部分の
矩計図をチェックすると
勾配天井になっている部分には
小屋裏の懐が有りません。
一般的な天井断熱であれば
小屋裏換気金物を設置して
小屋裏内の空気を換気する事で
結露を未然に防ぐ構造になっています。
がしかし
一部の天井が勾配天井になっている場で
勾配天井の高さを一杯いっぱい取った事で
つまり
一部が屋根断熱工法と同じ構造に
なっていたのです。
屋根断熱工法の場合
屋根通気をキチンと施工していなければ
屋根通気内に結露が発生してしまい
屋根下地の野地板が
腐朽してボロボロになる事が
よくＳＮＳ等にアップされています。
一部を
勾配天井にしている建物の場合は
屋根断熱工法と言う概念が無いまま
結果的に
小屋裏換気が出来ない
施工になっている場合が
有りますので要注意！
今回の建物は
この勾配天井廻りの水シミの有無も
要チェックですね！
今日の纏めとして
一般的なインスペクションで
確認申請図面一式を
事前にチェックするインスペクターは
知っている限りではいませんが
事前に
確認申請図面をチェックすれば
このブログの様に
要チェック部分が事前に分かります。
もし
確認申請図面が有る場合で
インスペクターが
図面もチェックしてくれるのであれば
必ずチェックして貰う様にして下さいね！
という事で
今日のお話は
参考になったでしょうか？
