今回は、＜鉄筋の継手長さと定着長さは色々有る？＞についてお話をします。
今日のお話は
基礎鉄筋の継手長さと定着長さのお話です。
昨日
日中がまだ暑い中
基礎配筋検査を実施したのですが
ⅰＰaｄが
高温になって動かなくなってしまい
少しパニックになりかけてしまいました。
普通なら
間違う事がないのに
鉄筋の
定着長さの取り方を間違ったり
継手長さを間違ったりしてしまいました。
継手長さの方は
間違ってはいなかったけど
一瞬冷や汗をかきました！(笑)
どちらも後から直ぐ間違っていた事が分かり
事なきを得たのでホッとしました！
という事で
復習をしてみます。(笑)
下記資料①は
瑕疵保険法人が出している
資料になります。
定着長さに関しては
少し甘めですね！
上記の定着の取り方では無いのが
日本建築構造技術者協会が出している
鉄筋コンクリート配筋標準図には
定着長さは
折れ曲げ位置からの長さとする！になっています。
まぁ
折れ曲がり位置からにしておけば
瑕疵保険法人の定着長さをクリアしているので
こちらの方で
検査を実施する事に決めました！

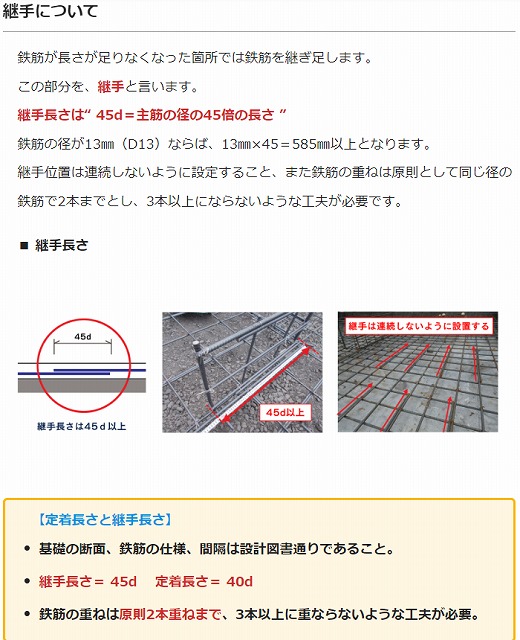

下記資料②は
鉄筋の継手のおさらいです。
上記資料②の資料は
瑕疵保険法人が出している資料です。
この場合の継手長さは
４５d ☞ 鉄筋径の４５倍の長さです。
継手長さに関しては
少しきつめですね！
しかしこれも

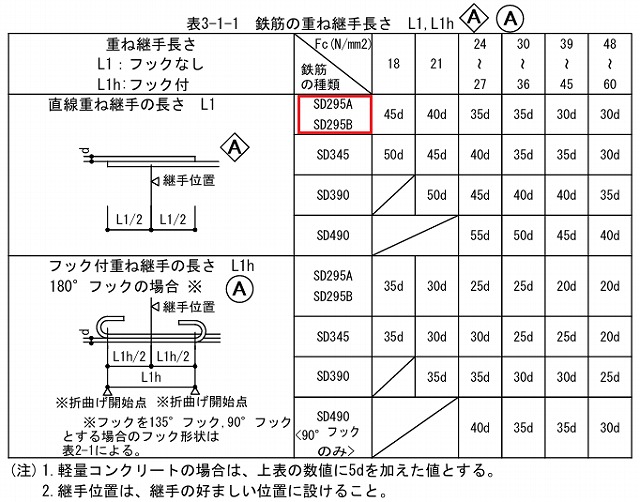

日本建築構造技術者協会が出している
鉄筋コンクリート配筋標準図で見ると
下記資料③になり
一般的な建築で使用する
ＳＤ２９５Ａ又はＢの鉄筋の種類では
住宅で使用するコンクリート強度は
２１N/㎜² になりますので
４０ｄ ☞ 鉄筋径の４０倍の長さで良い事になります。
今日の纏めとして
瑕疵保険法人の資料と
日本建築構造技術者協会が出している
鉄筋コンクリート配筋標準図とでは
それぞれ数値が違いますので
数値がキツイ方で考えたら無難ですね！
